定義各種轉子幾何形狀的操作參數

在本文中，我們介紹下博勒飛Brookfield 不同粘度計/流變儀和附件上的轉子操作參數的方程式，即粘度對應的剪切率和剪切應力是如何計算出來的，不同的轉子類型計算公司不同，我們根據所討論的幾何類型進行分組。

圓柱型轉子

以下公式僅適用于任何 Brookfield 粘度計/流變儀上的圓柱形轉子。

注意：對于明確定義的剪切速率， Rc不應超過2Rb 。

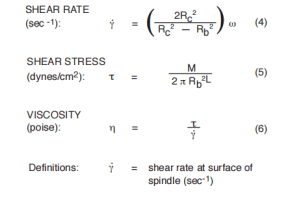

同軸圓柱轉子

在 UL 適配器、小樣品適配器、Thermosel 系統、DIN 適配器、螺旋適配器、PVS 流變儀和 RST 流變儀中可以找到同軸圓柱幾何形狀的轉子。

DIN 適配器和帶同軸圓柱體的 RST 流變儀的幾何形狀符合 DIN 53019?1 中規定的要求，即Rb / Rc > 0.91。

錐板轉子

這些方程可用于Brookfield 錐/板粘度計/流變儀、CAP 粘度計/流變儀和 RST?CPS 流變儀的所有型號。

圓盤和 T 形轉子

大多數粘度計型號提供的標準盤式轉子和與 Helipath Stand升降支架一起使用的 T 型轉子，以及具有除圓柱形或錐形配置之外的特殊形狀的轉子，沒有直接可定義的剪切速率和剪切應力值。您可能偶爾會看到粘度計的旋轉速度被稱為“剪切率”，尤其是在使用 T 型轉子時。這是不正確的，因為使用 T 型桿轉子計算粘度函數的數學模型不可用。但是，有適用于圓盤轉子的型號。

螺旋轉接轉子

螺旋轉接器有一個被同心外筒包圍的內螺紋心軸。這種組合使樣品 不斷地通過螺旋適配器室泵送。材料達到穩定的流動狀態，在此期間測量粘度。主要假設是將螺旋形轉子視為在圓柱腔內旋轉的圓柱體。以倒數秒為單位的近似剪切速率為 0.667N，其中“N”是以 RPM 為單位的轉子速度。

槳式轉子

Brookfield KU?3 粘度計使用“槳式”轉子來測量以 200 RPM 旋轉時的反作用扭矩。與“常規”粘度計轉子不同，所得粘度以 KU（克雷布單位）和 g（克）為單位。由于獨特的轉子形狀，無法計算剪切速率。

Brookfield KU?3 粘度計提供與早期版本相同的測量能力，并將Krebs 讀數轉換為厘泊粘度值。由于轉子的幾何形狀是獨特的，使用 KU?3 讀取的厘泊讀數與使用圓盤或圓柱形轉子的標準Brookfield 粘度計的厘泊測量值無關。

漿料轉子可作為槳式轉子的選件。這種轉子類似于槳式。該設計包括偏置桿型葉片，長約 22 毫米 x 19 毫米。所得粘度以克（克）為單位記錄。適用于輥磨漿等高稠度物料。槳式轉子可以看作是一個半徑和長度等于單個葉片等效尺寸的虛擬圓柱體。

其他特殊轉子

Brookfield 可以根據要求生產特殊的轉子。此活動由Brookfield 的銷售部門協調。此類活動包括對 升級支架Helipath  Stand  T 型桿的修改、用于低粘度液體和特殊結構材料的超大轉子等。
